近日，徐锡金、王晓团队在室温传感领域取得重要研究进展，相关工作以题为“Surface Free Radicals Activated CoP/MoS₂ Sensors Through Electrocatalytic Water Splitting for Enhanced NO₂ Sensing at Room Temperatures”的研究论文发表于期刊Chemical Engineering Journal（中科院一区，IF:13.4）上。77779193永利官网为第一完成单位，硕士研究生李熙熙为论文第一作者，王晓副教授和徐锡金教授为共同通讯作者。

柔性和可穿戴气体传感器在物联网的发展中非常重要，但传统的金属氧化物、二硫化物气敏传感材料通常存在导电性差、灵敏度低和高功耗等问题，限制了其在该领域的应用。因此探索新的策略和方法来激活材料气敏性能仍然是该领域的研究热点。本文提出的基于表面自由基活化的策略为提高传感器对NO₂的敏感性提供了一种新的途径。通过在MoS₂表面修饰CoP，成功地制备了一种柔性、高灵敏度的NO₂传感器。该传感器在室温下对100 ppm的NO₂气体表现出61%的响应，还表现出15 s的快速响应时间和30 ppb的低检测限，具有良好的选择性、重复性、稳定性和机械耐久性。表面自由基的存在显著促进了NO₂气体的吸附和气体传感性能，通过DFT计算进一步证明了CoP主要通过电催化敏化促进了NO₂的化学吸附。该传感器在可穿戴应用方面具有很大的潜力，为提高柔性和可穿戴应用的传感性能提供了新的策略。

文章链接

Surface Free Radicals Activated CoP/MoS₂ Sensors Through Electrocatalytic Water Splitting for Enhanced NO₂ Sensing at Room Temperatures

Xixi Li¹, Xiao Wang¹*, Zhaokun Sun¹, Feifei Li¹, Yao Fu¹, Keyang Zhao¹, Gang Zhao¹, Cunguang Zhu², Xijin Xu¹*

https://doi.org/10.1016/j.cej.2024.153381

https://www.sciencedirect.com/science/article/pii/S1385894724048708?via%3Dihub

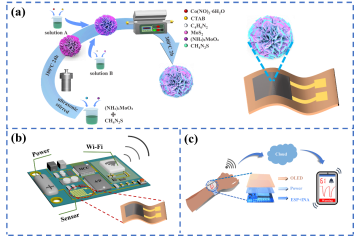

图1：气敏材料的制备及器件化。

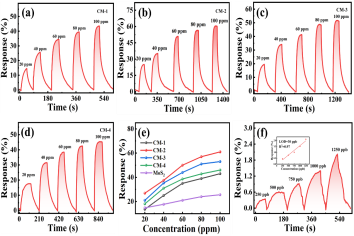

图2：CoP/MoS₂气敏材料的NO₂气敏响应能力。
